气流分级机
整套设备由气流分级机、旋风收集器、脉冲除尘器、高压引风机、电控柜等组成。气流分级机是带有二次进风及立式安装的大叶轮转子的强制型分级机。工作时物料在引风机引力的作用下由下筒身进入，外界一次风与物料充分混合，使粒子得以充分分散，并上升至分级区，由于分级叶轮转子的高速旋转，粒子即受到分级叶轮旋转产生的离心力，又受到引风机引力产生的向心力，当粒子受到的离心力大于向心力，分级径以上的粗粒子被甩到筒体内壁失速沿壁面下滑，外界二次风通过均匀分布在锥体上的进风口进入，对粗粒子进行产生风筛作用将混杂或粘附于粗料中的细粉分离于净，分离后的粗料由卸料装置收集排出分级机，分级径以下的细粉随气固二相流进入旋风收集器、脉冲除尘器被收集下来，净化后的气体由引风机排出。
主要特点：
1、分级机结构进行了特殊设计，几乎截止所有大颗粒，分级精度高、大颗�？刂蒲�。
2、分级点通过分级叶轮转速和引风机风量自由调整，以取得所需产品，分级范围广。
3、采用低转速立式单叶轮分级结构，物料流场稳定，设备处理量大，分级效率高。
4、可采用多级串联结构，可同时分级出几个粒度段的产品，获得理想的粒度分布。

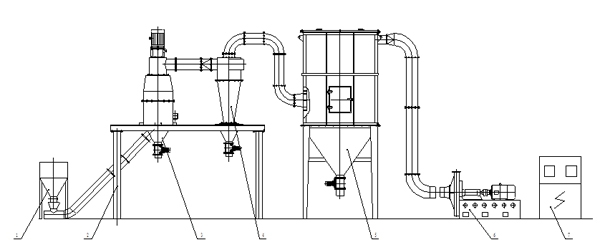

工艺流程图：
1、料仓 2、操作平台 3、分级机 4、旋风收集器
5、脉冲除尘器 6、高压引风机 7、电控柜
规格参数：
| 规格型号 | 处理量(kg) | 分级效率（%） | 产品粒度(um) | 配套功率（kw） |
FJ350 | 500~1000 |
70~90
|
D97=5~45 | 30 |
| FJ400 | 800~2500 | 50 | ||
| FJ450 | 2000~4000 | 75 | ||
| FJ550 | 4000~7800 | 112 | ||
| FJ650 | 6500~12000 | 140 | ||
| FJ800 | 8000~17000 | 169 | ||
| FJ900 | 10000~22000 | 205 | ||
| FJ1000 | 13000~26000 | 240 |
注：设备的处理量与物料性质及产品粒度要求有关。
